V. Материалы для проектирования системы ECOFILM

Проектирование системы напольного обогрева на основе нагревательной плёнки ECOFILM F

Нагревательная плёнка ECOFILM F идеальное решение для комфортного подогрева пола, полного или дополнительного обогрева в помещениях с ламинированными или деревянными напольными покрытиями.Ширина и расположение нагревательных полосок обеспечивает равномерное выделение тепла со всей поверхности плёнки, что особенно важно для деревянных и ламинированных покрытий.Систему обогрева ECOFILM F на основе нагревательной плёнки устанавливают для комфортного подогрева пола, полного или дополнительного обогрева помещений под ламинированные или деревянные напольные покрытия, под бетонную стяжку для любых покрытий и в листы ГВЛ под плитку.

Ниже приведены типовые варианты укладки:

1. Установка сверхтонкого тёплого пол ECOFILM F под ламинированные и деревянные покрытия

1 – существующий пол (плита перекрытия, стяжка, фанера, OSB, дощатый настил и т.д.), 2 – полиэтиленовая пленка, 3 – Подложка под ламинат(2 - 3 mm), 4 – ECOFILM F, 5 – полиэтиленовая пленка, 6 – ламинированное или деревянное покрытие

2. Установка сверхтонкого тёплого пола ECOFILM F под армированную бетонную стяжку толщиной не менее 4 см под любой тип напольного покрытия на бетонном основании только для плёнки мощностью от 150 Вт/м2

1 - Бетонное основание, 2 – Гидроизоляция, 3 – Теплоизоляция, 4 – Пароизоляция - полиэтиленовая пленка, 5 – ECOFILM F, 6 – Пароизоляция - полиэтиленовая пленка, 7 – Трубка для датчика пола, 8 – Армированная бетонная стяжка, 9 – Любое напольное покрытие, 10 – Теплоизоляция, которая используется для регулировки термозазора, 11 – Соединительная коробка или терморегулятор

3. Установка сверхтонкого тёплого пола ECOFILM F в пол на несущих деревянных конструкциях

1 – Несущие деревянные конструкции, 2 – Теплоизоляция (ISOVER, URSA, ROCKWOOL, Пеноплекс и т.п.), 3 – ECOFILM F, 4 – Воздушный зазор (мин. 20 мм для 60 Ватт/м2, мин. 40 мм для 80 Ватт/м2, мин. 80 мм для 150 Ватт/м2), 5 – Основание пола (ГВЛ, OSB, фанера, доска и т.д.), 6 – Напольное покрытие

4. Установка сверхтонкого тёплого пола ECOFILM F в листы ГВЛ под керамическую плитку

1 – существующий пол (плита перекрытия, стяжка, фанера, OSB, дощатый настил и т.д.), 2 – ECOFILM F, 3 – ГВЛ, 4 – керамическое покрытие устанавливаемое на плиточный клей.   ВНИМАНИЕ! Укладка напольных покрытий на плиточный клей сразу на плёнку -ЗАПРЕЩЕНА! Подобная укладка означает Ваш отказ от гарантии.

Проектирование системы обогрева осуществляется следующим образом:

1. Выбор системы обогрева:

1.1. В зависимости от существующего основания пола и применяемого напольного покрытия  необходимо выбрать тип укладки:

- под ламинированные и деревянные покрытия на твёрдое основание;
- в пол на несущих деревянных конструкциях (лагах) под любое покрытие;
- в бетонную стяжку под любое покрытие;
- под плитку в листы ГВЛ.

1.2. Определить необходимый тип системы обогрева и соответственно выбрать  применяемую плёнку:

- комфортный подогрев пола – применяется плёнка 60, 80 и 150 Вт/м2;
- полный обогрев помещений – применяется плёнка 150, 200 и 240 Вт/м2

1.3. Выбрать терморегулятор для управления системой в зависимости от типа системы и типа укладки.

О выборе терморегулятора подробнее на странице управление системой ECOFILM

2.Выбор количества плёнки, аксессуаров и принадлежностей, мощности системы ECOFILM

Нагревательная плёнка ECOFILM F предлагается как в рулонах для самостоятельного изготовления нагревательных полос, так и в виде готовых к укладке комплектов ECOFILM Set с подсоединёнными и заизолированными подводящими проводами.

Для самостоятельного изготовления нагревательных полос необходимы дополнительные аксессуары и принадлежности:

а) Коннекторы (по 2 на каждую нагревательную полосу); b) Скотч изолирующий 3М; c) Скотч обычный; d) Соединительные кабели; e) Обжимные клещи.

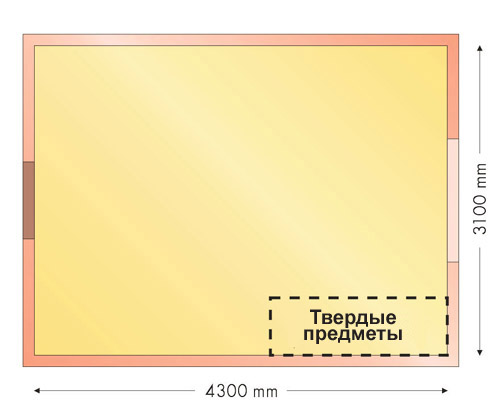

После выбора типа укладки, типа обогрева  (мощности плёнки) и терморегулятора, необходимо, используя проектную документацию либо самостоятельно сняв размеры обогреваемого помещения и выяснив место расположения мебели, точку подвода электропитания для системы, составить план помещения с указанием размеров и расположения стационарной мебели.
Например:

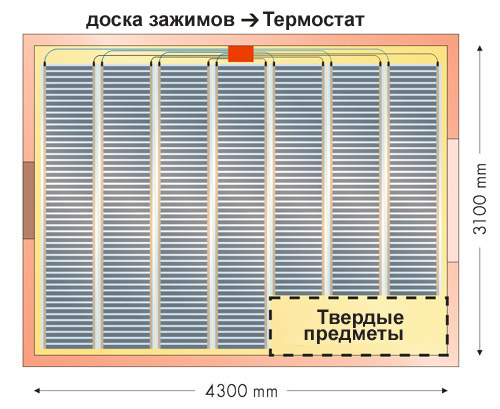

На плане, исходя из размеров помещения и ширины нагревательной плёнки (0,60 м), необходимо составить схему укладки, из которой определить количество и длину нагревательных полос.

Выбрать либо необходимое количество готовых комплектов ECOFILM Set соответствующей длины, либо, расчитав суммарную длину, плёнку для самостоятельного монтажа нагревательных полос.

Нагревательную плёнку в готовых комплектах ECOFILM Set можно укорачивать до необходимой Вам длины.

Например:

Подключение к термостату осуществляется либо от каждой нагревательной полосы отдельно, (как на рисунке выше, используется монтажная колодка), либо по  прилагаемой, ниже схеме (все полосы соединяются параллельно, в разрывах как продолжение полосы):

Исходя из выбранной схемы подключения, размеров помещения, количества нагревательных полос  и их длины, определяем в зависимости от места размещения термостата (в точке подвода электропитания) длину подводящих проводов и количество коннекторов (по 2 на полосу) и изолирующего скотча 3М (по 8 см на каждый коннектор).

Таким образом, в результате составления схемы укладки Вы должны определить необходимое количество нагревательной плёнки, подводящих проводов, коннекторов, изолирующего скотча.

Максимальная потребляемая мощность системы зависит от  мощности выбраной Вами плёнки и её количества:

Максимальная мощность (Вт)= Суммарная длина нагревательной плёнки (м)* Активную ширину (0,5 или 0,55 м в звисимости от типа плёнки)(м) * Номинальную мощность пленки (Вт/м2)

Перед установкой проверьте  параметры электропитания и сечение проводов – они должны соответствовать подключаемой нагрузке!

3. Необходимые условия для  установки  нагревательной плёнки ECOFILM F в  напольных системах обогрева:

-Нагревательную пленку запрещается устанавливать на неровную и неподготовленную поверхность. Поверхность должна быть достаточно ровной, без выступов, вздутий, вмятин, выбоин и впадин. Это может быть бетонная стяжка или покрытие из любого другого строительного материала, способного выдержать соответствующие нагрузки. Влажность основы не должна превышать 2% (около 60% относительной влажности).
- При установке плёнка должна быть защищена от повреждений во время проведения строительных работ (например, от чрезмерного давления, от падения предметов на пол или разрезов острыми предметами);
- Ходить по пленке можно, только если она уложена на ровную и гладкую поверхность и в обуви на мягкой подошве.
- Установка запрещена, если температура ниже 3С.
- Минимальный радиус сгиба пленки 35 мм.
 - Под нагревательную плёнку и подложку должна быть установлена гидроизоляция (ПЭ плёнка) для предотвращения выхода влаги из перекрытия;
- Рекомендуем произвести укладку теплоизоляции (слой технической пробки, подложку для ламината и т.д.)
 - Не укладывайте нагревательную плёнку под неподвижно стоящую и зафиксированную мебель и предметы интерьера, препятствующие свободной циркуляции воздуха (мебельными кухонными стенками и т.д.);
- Желательно после установки накрыть  нагревательную плёнку гидроизоляцией (полиэтиленовой пленкой с 20 см наложением);
 - Нагревательная плёнка не должна пересекать или быть уложенной на компенсационные швы.
- В помещениях с высокой влажностью (ваннах и т.п.), защитное заземление должно быть уложено по плёнке. Это - стальная сетка с сеткой 20x20 см или A1 фольга толщиной 0.04 мм.
- При заливке бетоном, на нагревательную плёнку укладывается  полиэтиленовая пленка с толщиной не менее 0.2 мм с нахлёстом, достаточным для предотвращения утечки бетона сквозь пленку. Разложите пленку, полностью перекрыв место заливки бетона, выше уровня конечного пола, с выводом пленки на стену. Бетонная стяжка не должна сушиться с использованием установленной нагревательной плёнки. Первое включение должно быть осуществлено после полного высыхания бетона, то есть через 4-6 недель.



Проектирование системы потолочного обогрева на основе нагревательной плёнки ECOFILM C

Система обогрева на основе плёнки ECOFILM C представляет собой идеальную систему для потолочного отопления со сбалансированным распределением тепла по всему помещению (без температурных градиентов).  Поскольку система обогревает помещение с помощью инфракрасного излучения, то здесь можно добиться такой же степени комфорта, как и при традиционном отоплении, но при более низкой температуре (снижение температуры  в помещении на 1 гр.  приводит к уменьшению затрат на отопление на 6 %).

Систему ECOFILM C устанавливают для полного или дополнительного обогрева в потолки любых помещений, в том числе мансард и чердачных помещений при соблюдении достаточной теплоизоляции.
Установка системы осуществляется под потолочное покрытие на металлические (направляющие для гипсокартона)  или деревянные (лаги, стропилы) несущие конструкции.

Ниже приведена типовая схема установки потолочного обогрева:

Установка нагревательной плёнки ECOFILM C для обогрева помещения в  потолки, устраиваемые из гипсокартона

1 – гипсокартон 2 – ECOFILM C 3 – пароизоляционная плёнка 4 – теплоизоляция 5 – несущие конструкции (лаги, стропилы, направляющие) 6 – конструкции потолка

Система потолочного обогрева ECOFILM может быть использована как для полного, так и для дополнительного обогрева помещений. Для управления системой в том и другом случае требуются термостаты с встроенным датчиком температуры, которые будут поддерживать заданную Вами температуру в помещении.

Проектирование системы осуществляется следующим образом:

1. Выбор системы обогрева:

1.1. Необходимо исходя из условий в помещении (наличие или отсутствие прочих систем отопления) выбрать тип системы -  полных или дополнительный обогрев, и соответственно мощность применяемой плёнки (140 или 200 Вт/м2).

1.2. В зависимости от конструкционных особенностей потолка выбрать ширину плёнки (0,4, 0,5 или 0,6 м) и способ её крепления (скобы или двухсторонний скотч).

1.3. Выбрать терморегулятор из терморегуляторов с встроенным датчиком.

О выборе терморегулятора подробнее на странице управление системой ECOFILM

2.Выбор количества плёнки, аксессуаров и принадлежностей, мощности системы ECOFILM

Нагревательная плёнка ECOFILM C поставляется в рулонах  для самостоятельного изготовления нагревательных полос. Для их изготовления необходимы дополнительные аксессуары и принадлежности:

После выбора типа обогрева, плёнки и терморегулятора, необходимо снять размеры обогреваемого помещения, и потолка,  выяснить точку подвода электропитания для системы и составить схему укладки.

Исходя из данной схемы определяем необходимое количество нагревательной плёнки, соединительных проводов, коннекторов и муфт к ним.

Максимальная потребляемая мощность системы зависит от  мощности выбраной Вами плёнки и её количества:

Максимальная мощность (Вт)= Суммарная длина нагревательной плёнки (м)* Активную ширину (0,3, 0,4 или 0,55 м в звисимости от типа плёнки)(м) * Номинальную мощность пленки (Вт/м2)

Перед установкой проверьте  параметры электропитания и сечение проводов – они должны соответствовать подключаемой нагрузке!

3. Необходимые условия для установки нагревательной плёнки ECOFILM C в потолочных системах обогрева:

- При установке плёнка должна быть защищена от повреждений во время проведения строительных работ (например, от чрезмерного давления, от падения предметов или разрезов острыми предметами);
- Установка запрещена, если температура ниже 3С;
- Минимальный радиус сгиба пленки 35 мм;
- Плёнка должна устанавливаться на расстоянии не менее чем 50 мм от воздуховодов, деревянных перекрытий, и крепежа электрооборудования (лампы, люстры и т.п.);
-Расстояние до электрических коробов и светильников должно составлять не менее 200 мм;
-Расстояние до соединительных выводов и электрических проводов должно составлять не менее 25 мм;
-Собственный соединительный провод должен быть, по крайней мере, на расстояние 50 мм от несущих нагрузку перекрытий;
-Максимальный ток при соединении изделий не должен превышать 10 A;
-Максимально допустимая толщина для потолочного покрытия составляет 16 мм;
-Не допускает использование материалов для потолочного покрытия легко впитывающие влагу;
-Не должно быть воздушного промежутка между нагревательной плёнкой и теплоизоляцией;
-Материалы, содержащие целлюлозу и другие огнеопасные материалы не должны использоваться для теплоизоляции;
- Все работы, связанные со строительством или ремонтом крыши (прокладка кабеля системы освещения, установка камина и пр.) должны быть завершены до укладки нагревательной пленки;
- Нагревательную пленку нельзя устанавливать на стены или потолки высотой меньше 2,3 м с наклоном меньше 45 гр;
- Легковоспламеняющиеся и лакокрасочные материалы должны быть удалены с места где планируется установка ECOFILM C;
- Должна быть исключена возможность тепловой блокировки от высоких перегородок и шкафов.
