VI. Монтаж системы напольного обогрева ECOFILM

Система напольного обогрева ECOFILM F монтируется либо из готовых комплектов ECOFILM Set либо из изготавливаемых самостоятельно нагревательных полос.

Для самостоятельного изготовления нагревательных полос Вам необходимы следующие материалы:

а) Коннекторы (по 2 на каждую нагревательную полосу); b) Скотч изолирующий 3М; c) Скотч обычный; d) Соединительные кабели; e) Обжимные клещи.

Установка системы напольного обогрева ECOFILM F на основание пола под ламинированное покрытие.

Другие типы укладки (под бетонную стяжку, в листы ГВЛ и т.д.) осуществляются аналогично.

Перед установкой проверьте параметры электропитания и сечение проводов – они должны соответствовать подключаемой нагрузке!

1)Разрезание плёнки в соответствии с планом укладки

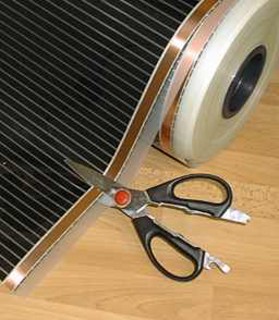

Отрежьте от рулона полосы необходимой длины, соответствующей Вашему плану укладки.

- Разрезайте полосы плёнки только по горизонтали, по специальным отмеченным линиям или точно между графитовыми полосами;
- Не нарушайте целостности пленки (не делайте в ней разрезов, отверстий и т.п.);
- Гвозди, зажимы и другие фиксирующие приспособления можно использовать только на лицевой стороне пленки на расстоянии не меньше 11 мм от её нагревательной (активной) части (медной полосы и гомогенизированного графита);
- Длина отрезаемой части может быть кратна либо 320 мм ( по специальным пробелам), либо 10 мм(между графитовыми полосами).

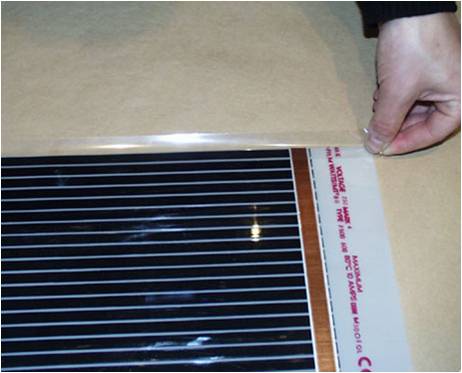

2) Изоляция обрезанных краев

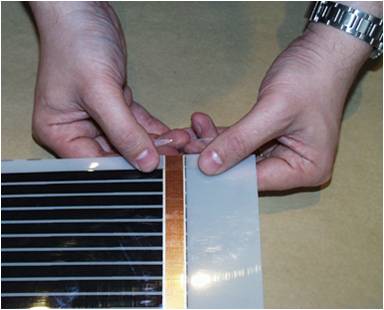

В случае обрезания 320 мм, необходима изоляция только открытой медной полосы при помощи обычного скотча.

В случае – 10 мм, должен быть полностью изолирован обрезаемый край.

3) Закрепление соединительных коннекторов

В первую очередь, подсоединяйте кабель к коннектору и только затем коннектор – к нагревательной плёнке!

Зажмите провод в коннекторе. Диаметр подсоединенного проводника должен быть не менее 3мм2 , т.к. коннекторы имеют размеры, позволяющие соединить 2 проводника.

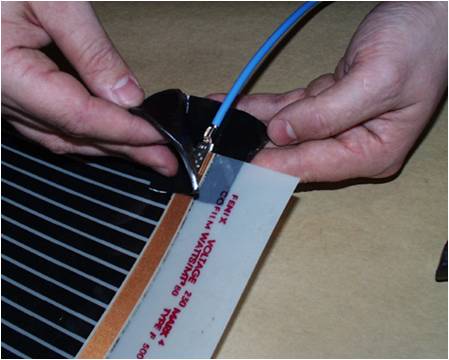

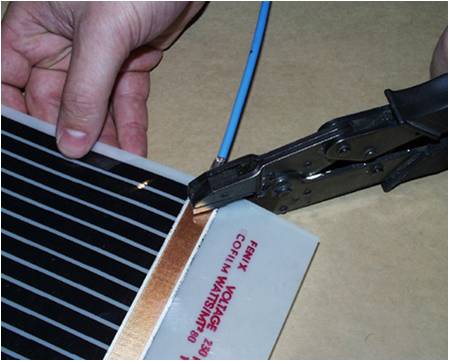

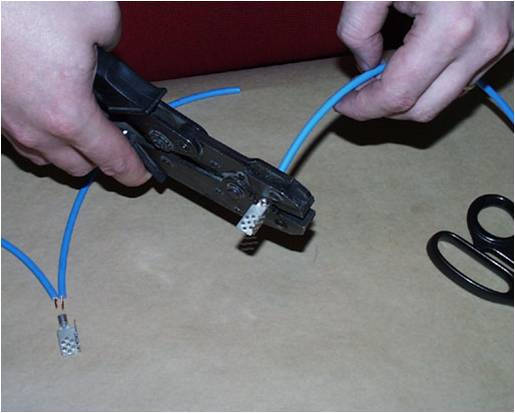

Поместите плёнку медной лентой в прорезь коннектора и зажмите его пальцами. Затем, чтобы окончательно закрепить коннекторы, используйте прижимные клещи. Специальный механизм инструмента позволяет зафиксировать зажим, пока необходимое давление не будет достигнуто.

Изолируйте соединения при помощи изоляционного скотча 3М, с не менее чем 11 мм перекрытием нагревательной части пленки.

Возможно альтернативное соединение – запаивание.
Данный вид соединения можно рекомендовать только специалистам!

Проводники также можно спаять с нагревательной пленкой. Сначала в месте спайки удалите с медной ленты защитный слой. Затем тщательно припаяйте проводник к медной ленте и изолируйте место спайки изолирующим скотчем 3М (с наложением не менее 11 мм на нагревательную часть).

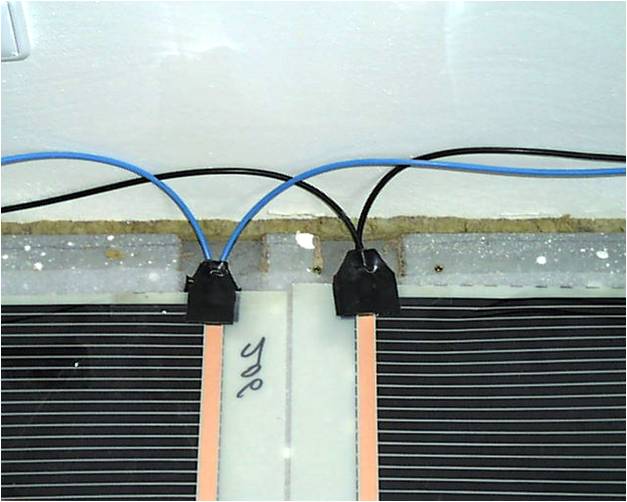

4) Обеспечение укладки проводов, выносного датчика и установка терморегулятора

В том месте, где будут проходить электрические провода и их соединение с плёнкой, необходимо сделать углубление (штробу) для них.

Необходимо также сделать штробу для установки датчика пола. Установите датчик в гофротрубке в штробу.
Терморегулятор устанавливается в месте подвода электропитания в монтажную коробку.

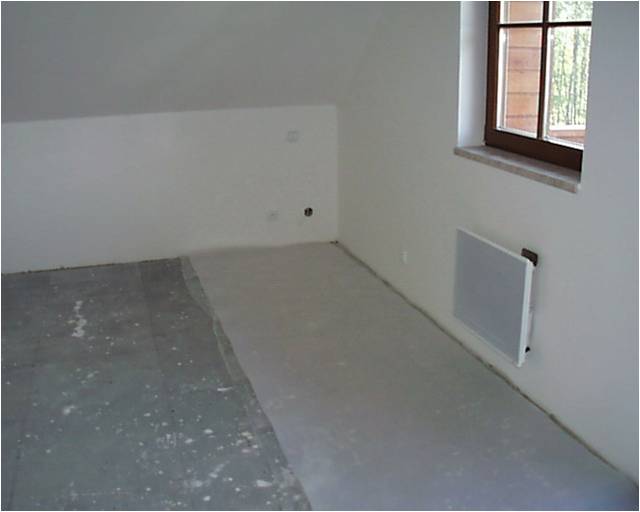

5) Укладка гидроизоляции и подложки

Перед тем как положить нагревательную пленку, уложите гидроизоляцию и подложку.

6) Укладка и подсоединение нагревательной пленки

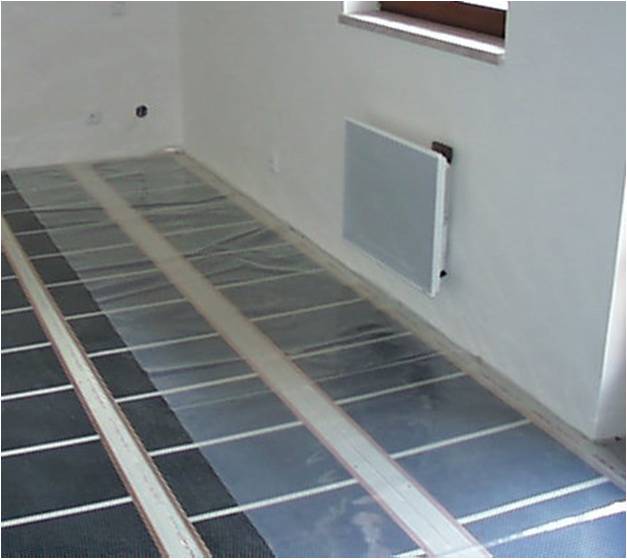

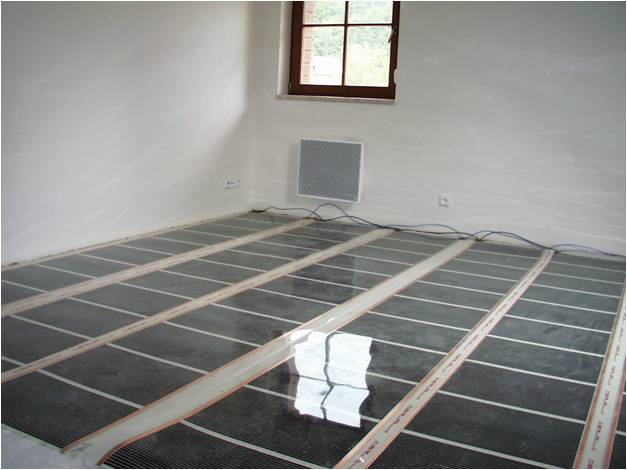

Уложите плёнку в соответствии со схемой укладки.

- Заранее убедитесь, что полосы соответствуют требованиям схемы укладки.
- Никогда не расстилайте пленку таким образом, чтобы нагревательные полосы накладывались друг на друга.
- Закрепляйте её при помощи скотча.
- Никогда не укладывайте плёнку на компенсационные швы или под неподвижно стоящие предметы.
- Не наступайте прямо на пленку, если вы не в обуви с мягкой подошвой.

Разложив плёнку, проверьте сопротивление каждой полосы электрической сети омметром. Если какой-либо показатель отклоняется более чем на 5-10% от положенного, проверьте каждое соединение в отдельности. Соедините провода, и замерьте общие параметры системы.

7) Укладка гидроизоляции

Уложите гидроизоляцию (ПЭ пленку толщиной не менее 0,2 мм). Соедините верхний слой ПЭ пленки с нижним, чтобы избежать затекание воды.

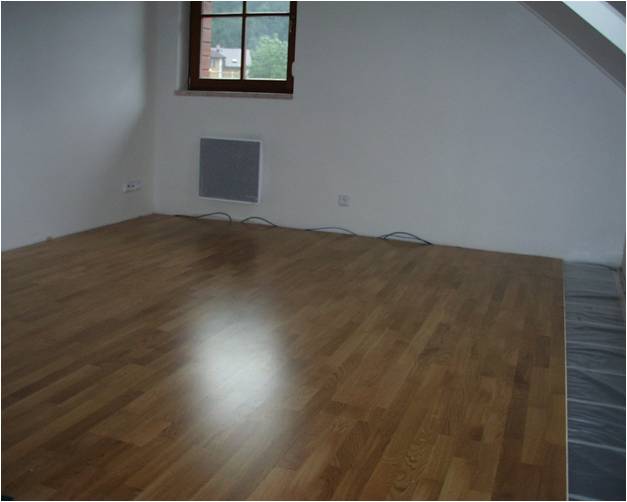

8) Укладка напольного покрытия

Напольное покрытие должно быть установлено в соответствии с рекомендациями производителя.

9) Окончательные измерения

Измерьте параметры системы и сравните их с измерениями до укладки покрытия. Запишите результаты измерений в Гарантийный паспорт/талон.

10) Запуск системы обогрева ECOFILM

Система ECOFILM может быть включена, без каких бы то ни было специальных подготовительных операций, если она установлена не в бетонной стяжке (или других подобных материалах).

Для запуска системы необходимо подсоединить её к заранее установленному  и подключенному к электрической сети терморегулятору.

Также Вы можете ознакомиться с видеоинструкцией по установке сверхтонкого инфракрасного тёплого пола ECOFILM F.
